Combiné d'instruments

4099,00 € - TVA non applicable

Référence : Combi

Ce matériel pédagogique propose l'étude d'un combiné d'instruments de véhicule automobile sur un réseau multiplexé CAN.
Etude d'un système en réseau, constitution des trames.
Etudes de la couche physique à la couche applicative.
#réseau #CAN #automobile
#STI2D #SI #BTS #CPGE

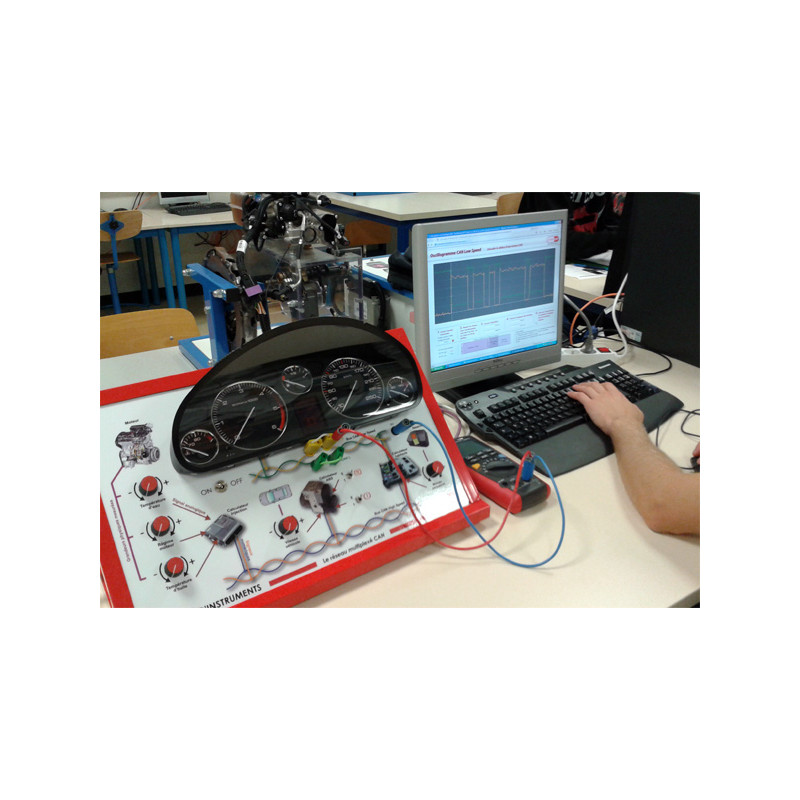

  • un combiné d’instruments didactisé sur un pupitre avec commandes et connectiques,

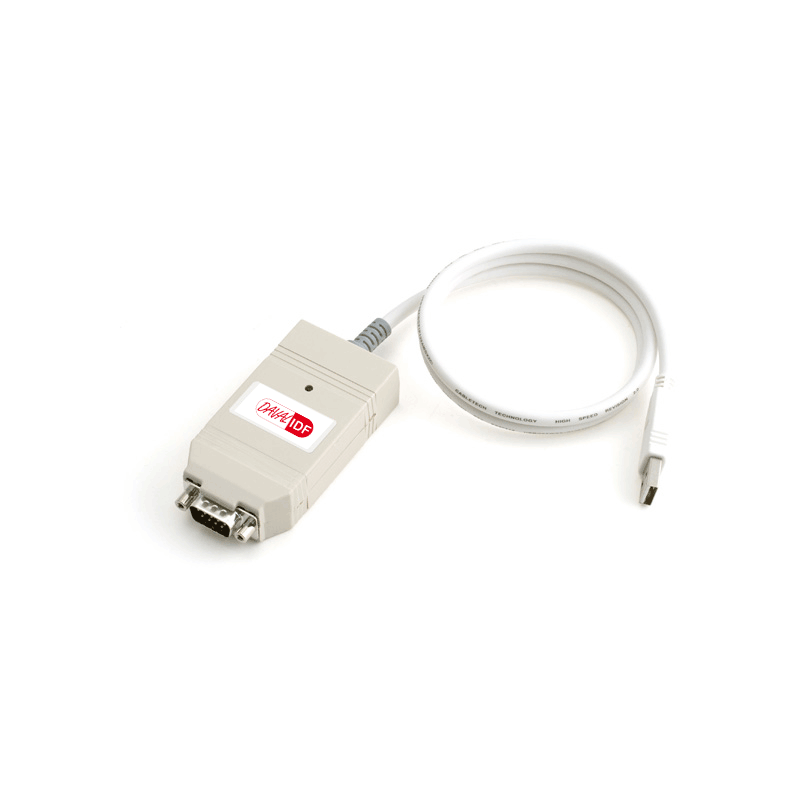

  • un adaptateur usb-can,
  • un logiciel de réception/transmission de messages can,
  • un didacticiel complet sur l'étude du bus CAN.
  • Activité pratique 1 : Découverte du combiné d’instruments et du bus CAN.
    • Une étude pour comprendre quelles sont les fonctions du combiné d’instruments et du bus CAN
    • Analyse fonctionnelle et structurelle de la chaîne d'information. (dossier SysML)
    • Découverte des différents réseaux du véhicule.
    • Mise en évidence des avantages du bus CAN
    • Durée 3h00
    Activité pratique 2 : Etude du CAN de la couche physique à la couche application.
    • Etude des couches du modèle ISO.
    • Couche physique : mesure du signal, l'élève comprend comment sont faits les niveaux logiques.

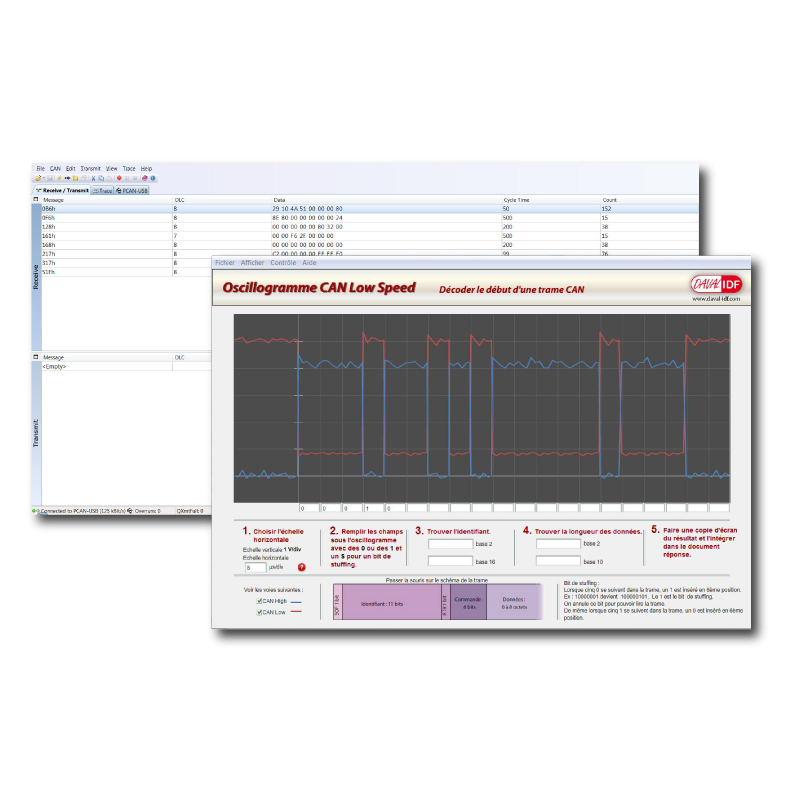

    • Couche liaison : décodage d’un oscillogramme (didacticiel fourni), l'élève comprend la constitution de la trame.
    • CCouche application : Réception des trames et création de nouvelles trames (adaptateur USB et logiciel de communication CAN fournis), l'élève comprend le codage des informations dans la trame.
    • Durée 3h
